擊穿電壓測量

試驗目的

變壓器油的擊穿電壓是衡量變壓器油被水和懸浮雜質污染程度的重要指標；油的擊穿電壓越低，變壓器的整體絕緣性能越差，直接影響變壓器的安全運行；因此必須嚴格測試，并將變壓器油擊穿電壓控制在不同范圍內。

試驗方法

變壓器油擊穿電壓測量的試驗方法按 GB/T507的規定進行。

試驗儀器

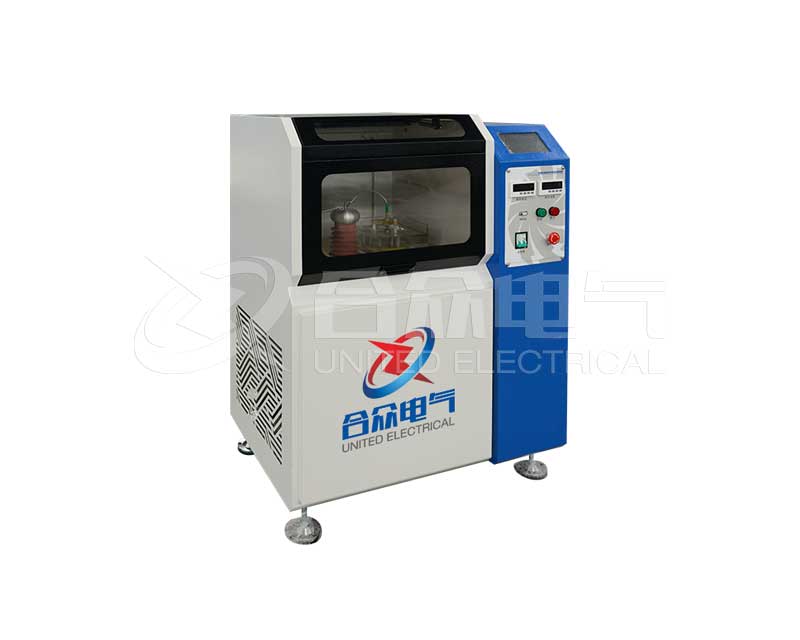

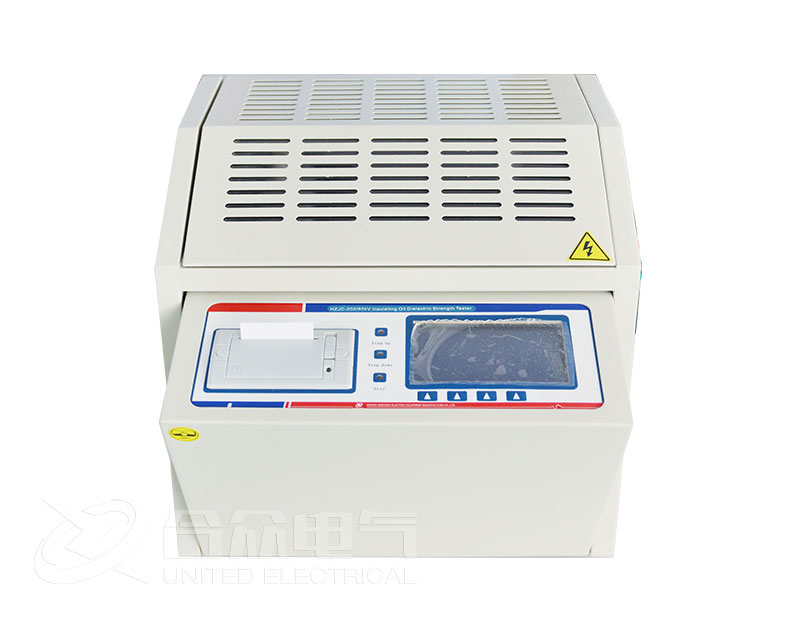

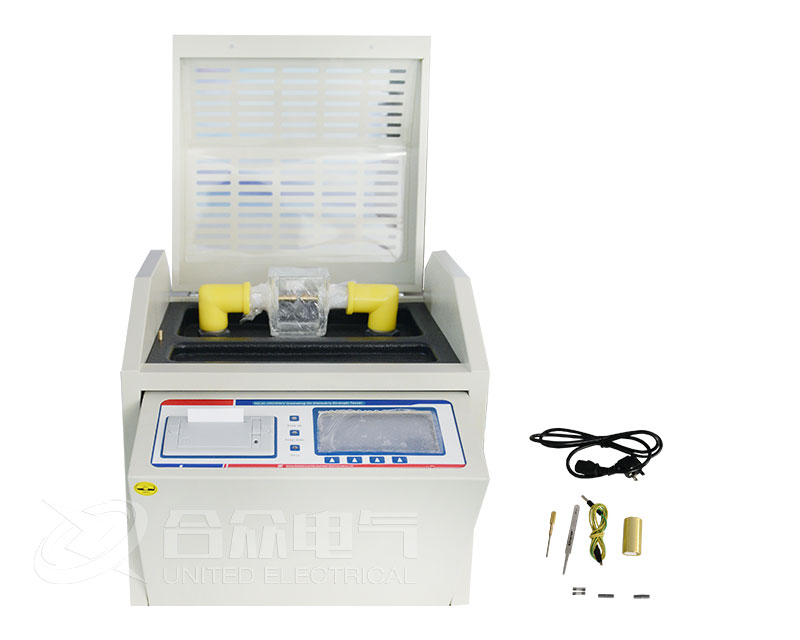

推薦使用全自動擊穿電壓測試儀一油試驗器，整套儀器應滿足以下條件：

a)油杯：用透明玻璃或塑料制成，有效容積在300ml~500m之間，并帶有封蓋；

b)電極：由黃銅或不銹鋼磨制而成,形狀可以是球形或球蓋形(蘑菇形),幾何尺寸應滿足 GBT507的規定，電極距離為 2.5mm；

c)調壓裝置：采用自動升壓系統，可采用自耦式調壓器或電阻分壓器；

d)變壓器：采用低壓側電源為 5OHz的升壓變壓器:高壓側輸出電壓波形應為近似正弦波，峰值因數應在√2(1+5%)范圍內，升壓速度控制在 2kVks，并且當電壓大于15kV 時，變壓器的最小短路電流應大于 20mA；

e)保護裝置：包括和試驗電極串聯的限流電阻和接在一次線路上的斷路器，斷路器應在試樣擊穿后0.02s內受擊穿電流作用而動作，以保護試驗設備；

f)其他部分：儀器應有自動攪拌器、安全防塵罩，最好具有自動顯示和記錄擊穿電壓值、計算平均值和規定值偏差、打印試驗結果的功能。

試品取樣

試品按 GB7597 規定的方法取樣。

試驗過程

試驗過程按如下要求：

a)熟悉儀器使用說明書，并按要求連接試驗儀器并調試正常，并經計量部門檢定合格；

b)首次使用時應拆卸電極，用清洗劑徹底清洗電極和油杯，再用蒸餾水清洗幾遍，用電吹風徹底吹干;安裝電極時要用標準規調整電極間隙到2.5mm:正常使用情況下不必每次拆洗電極；

c)將平衡到室溫的試油倒人油杯，并洗刷兩次，最后倒入油杯的試油油面超過電極40mm為宜；

d)蓋上安全防塵罩、選定標準值、按“開始”鍵，儀器自動開始測試，每測試完一次，儀器打印一次擊穿電壓值:在測試完六次后，儀器打印出六次擊穿電壓的平均值和標準值偏差。

注意事項

注意事項按如下要求：

a)先要檢測交流電源，在保證儀器要求的情況下才能接通電源；

b)儀器外殼和接地點應可靠接地；

c)油杯和電極清洗后，嚴禁用手或不潔凈物接觸；

d)油杯較長時間未用或測得擊穿電壓值過低(低于10kV)時，應按7.1.5b)要求重新清洗；

e)環境相對濕度不得大于75%；

f)確認儀器檢定有效期，標準規也應定期檢定，其厚度應保證在2.5mm士0.1mm之內；

g)樣品和規定值偏差大于 10%時應引起注意，最好重復取樣做平行試驗，以便證實是否是由操作不當所引起。
