高壓斷路器試驗項目

絕緣電阻測量

交流耐壓試驗

回路電阻的測量

真空斷路器真空度測量(不必須)

介損值測量(不必須)

絕緣電阻測量

針對絕緣拉桿、瓷套、套管、滅弧室等部件，主要是絕緣拉桿，能發現受潮、裂紋、表面污染、電弧燒傷等貫穿性缺陷。

高壓斷路器介損值測量

針對多油斷路器進行，檢查非純瓷套管及其他絕緣部件如滅弧室；絕緣拉桿、圍屏、絕緣油的絕緣狀況。

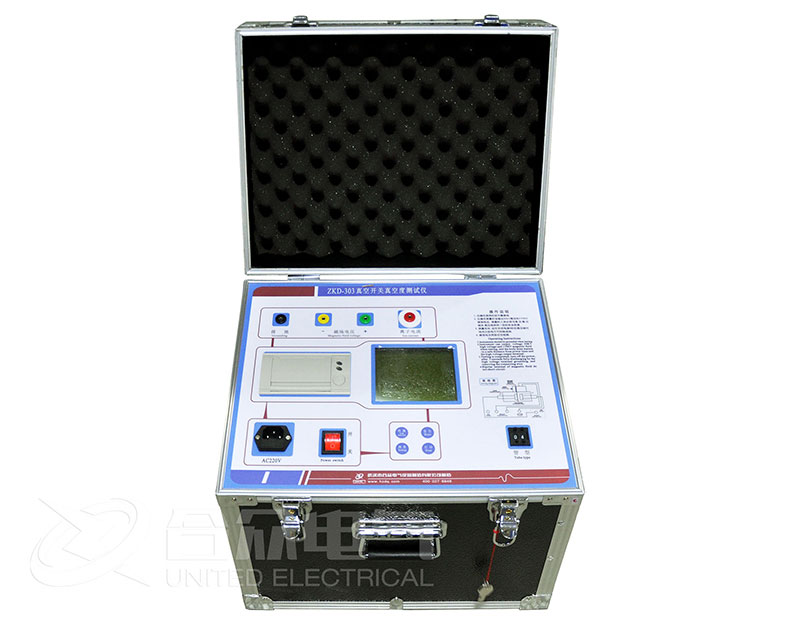

真空開關真空度測試

真空度降低的原因

(1)滅弧室內部材料含氣釋放

(2)滅弧室漏氣：滅弧室密封質量、機械沖擊。

高壓斷路器回路電阻測量

在合閘狀態下進行，測量值包含回路中各種電阻，動靜觸頭間、中間觸頭間、各裝配間、軟連接間的接觸電阻及各部件自身電阻。

回路電阻的大小直接影響通過工作電流及通過短路電流時的斷路器切斷性能。

回路電阻變大的原因

1、觸頭表面氧化

2、觸頭表面有雜物殘留

3、斷開故障電流后觸頭接觸面有燒損，表面有殘存的碳化物

4、安裝或檢修時調節不當造成接觸面減少或接觸面不平

5、機構卡澀，觸頭彈簧彈性減弱或脫落，造成觸頭接觸壓力變小

6、靜觸頭座與支座螺絲松動，變色等。

高壓斷路器交流耐壓試驗

鑒定設備絕緣強度最有效和最直接的試驗項目應在分、合閘狀態下分別進行合閘狀態檢查相間及相對地絕緣分閘狀態檢查斷口絕緣，對真空開關還檢查了真空度。

試驗儀器

試驗變壓器調壓器成套設備

高壓試驗變壓器，高壓試驗變壓器具有電壓高、容量小、持續工作時間短等特點。

試驗步驟

應先進行其他絕緣試驗，合格后再進行耐壓試驗。任何被試品在進行交流耐壓試驗前通常在耐壓試驗前后均應測量絕緣電阻。另外，充油設備若經濾油或運輸，耐壓試驗前還應將試品靜置一段時間，以排除內部可能殘存的空氣。

接上試品，接通電源，開始升壓進行試驗。升壓過程中應密切監視高壓回路，監聽被試品有何異常的響聲。升至試驗電壓，開始計時。時間到后，降壓然后切斷電源。試驗中如無破壞性放電發生，則認為通過耐壓試驗。

在升壓和耐壓過程中，如發現電流表指示急劇增加，調壓器往上升方向調節，出現電流上升電壓基本不變甚至有下降的趨勢，被試品冒煙、焦臭、閃絡、燃燒或發出擊穿響聲，應立即停止升壓，降壓停電后檢查原因。這些現象如查明是絕緣部分出現的，則認為被試品交流耐壓試驗不合格。如確定被試品的表面閃絡是由于空氣濕度或表面臟污等所致，應將被試品清潔干燥處理后，再進行試驗。

對穿墻套管及母線支持絕緣子進行交流耐壓試驗時，有時在瓷套表面發生較強烈的局部放電現象，只要不發生線段對地的閃絡或擊穿，可認為耐壓合格。

有時耐壓試驗進行了數十秒鐘，中途因故失去電源，使試驗中斷，在查明原因，恢復電壓后，應重新進行全時間的持續耐壓試驗，不可僅進行“補足時間”的試驗。
