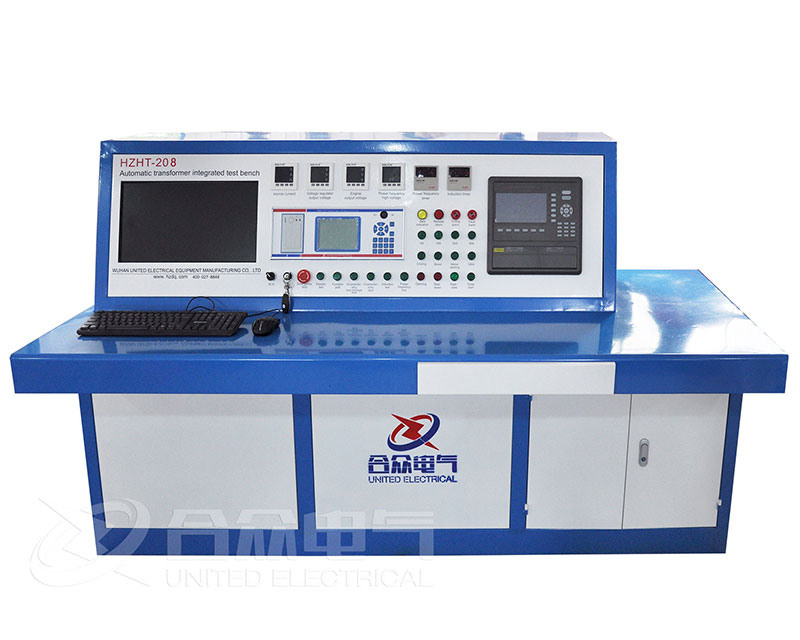

變壓器綜合試驗臺，是一種集成了多種測試儀器、電源、測量系統、控制單元和保護裝置于一體的專用設備平臺。它的主要目的是為了對變壓器（主要是電力變壓器）進行出廠前、安裝后或檢修維護期間的一系列強制性試驗項目，以全面評估其性能、質量、安全性和可靠性。

主要測試項目

變壓器綜合試驗臺能夠完成以下全部或大部分關鍵試驗：

繞組直流電阻測試：

目的： 檢查繞組導體的焊接質量、分接開關的接觸是否良好、匝間有無短路以及引線連接是否可靠。

方法： 施加直流電流，測量繞組兩端的電壓降，通過歐姆定律計算電阻。

變比組別測試：

方法： 在一次側施加一個低壓交流電，同時測量一、二次側的電壓和相位差。

目的： 驗證變壓器各側繞組的匝數比（變比）是否正確，以及變壓器的連接組別（如 Dyn11， Yyn0）是否與銘牌相符。這對于變壓器并聯運行至關重要。

絕緣電阻和吸收比/極化指數測試：

目的： 評估變壓器整體絕緣系統的潮濕程度和臟污情況。

方法： 使用兆歐表（搖表或數字式）施加高壓直流電，測量繞組對地（鐵芯、油箱）以及繞組之間的絕緣電阻。吸收比（60秒/15秒電阻值之比）和極化指數（10分鐘/1分鐘電阻值之比）能更好地反映絕緣材料的受潮狀況。

介質損耗因數（tanδ）測試：

目的： 這是評估變壓器主絕緣（油-紙絕緣系統）老化、受潮和整體質量的非常靈敏的指標。tanδ值越小，表明絕緣性能越好。

方法： 使用介損測試儀（西林電橋原理）在交流高壓下測量絕緣材料的功率因數角δ的正切值。

工頻耐壓試驗（外施耐壓試驗）：

方法： 在被試繞組上施加遠高于額定電壓的工頻交流電壓（如35kV變壓器可能施加85kV），持續1分鐘，觀察是否發生擊穿。

目的： 考核變壓器主絕緣強度，驗證其能否承受運行中可能出現的過電壓。

感應耐壓試驗（匝間、層間絕緣試驗）：

目的： 考核變壓器繞組的縱絕緣（匝間、層間、段間）強度。因為工頻耐壓試驗時匝間電壓很低，無法有效考核縱絕緣，所以需要提高頻率（通常為100Hz-400Hz）來提高匝間電壓。

方法： 利用倍頻電源裝置，在低壓側施加2倍額定電壓以上的高頻電壓，持續一段時間。

空載損耗和空載電流測試：

方法： 在變壓器一側繞組施加額定電壓，另一側開路，測量輸入的功率（即為空載損耗）和電流（空載電流通常以額定電流的百分比表示）。

目的： 測量變壓器鐵芯的磁化性能和鐵損（磁滯損耗和渦流損耗）。空載損耗是變壓器經濟運行的重要指標。

負載損耗和阻抗電壓測試：

目的： 測量變壓器繞組在額定電流下的銅損（電阻損耗和附加損耗），并計算阻抗電壓。該數據用于計算變壓器的效率、溫升和短路承受能力。

方法： 將變壓器一側繞組短路，在另一側施加一個較低的電壓，使短路繞組中流過額定電流，測量此時輸入的功率（負載損耗）和電壓（阻抗電壓）。

變壓器油試驗（可選集成）：

一些高端的綜合試驗臺還會集成或連接油試驗設備，如油擊穿電壓測試儀，用于快速檢測絕緣油的絕緣強度。

應用場景

變壓器制造廠： 用于出廠試驗，是保證產品質量的最終環節。

電力公司/供電局： 用于新變壓器安裝后的交接驗收試驗，以及運行中變壓器的定期預防性試驗。

大型工礦企業： 用于自有變壓器的維護和檢修。

第三方檢測機構： 提供專業的變壓器檢測服務。
