基本原理

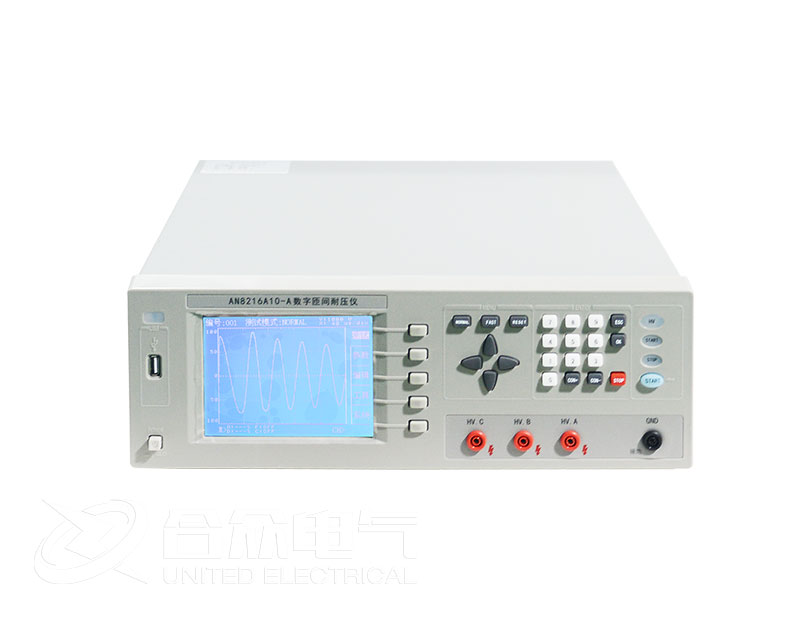

匝間沖擊耐壓測試儀，又稱匝間耐壓測試儀或沖擊耐壓測試器，主要用于檢測電機、變壓器、電感線圈等繞組的匝間絕緣質量。

其核心原理是“對比法”：

產生高壓脈沖：儀器內部儲能電容通過開關向被測繞組施加一個瞬間的高壓脈沖（通常為數千伏，但持續時間極短，能量可控）。

采集響應波形：這個脈沖在繞組中會產生一個衰減振蕩的電壓波形（稱為“衰減振蕩波”或“李薩如圖形”）。

波形對比分析：

合格品對比：將一個已知良好的標準繞組（或稱“基準繞組”）的響應波形存儲在儀器中或顯示在屏幕上。

被測品對比：將待測繞組的響應波形與標準波形進行疊加對比。

判斷依據：如果繞組存在匝間短路、局部放電、匝數錯誤、嵌線錯誤等缺陷，其電感量（L）、電阻（R）和分布電容（C）會發生變化，導致振蕩波的頻率、幅度、衰減速度或形態發生改變。通過觀察兩個波形的差異，即可判斷繞組是否合格。

試驗規程

試驗規程規定了測試前的準備、環境要求、測試參數設定等標準化流程。

測試前準備：

儀器檢查：確認測試儀主機、接地線、高壓測試線、配套夾具（如需要）完好無損。

環境確認：測試環境應干燥、清潔，無強電磁干擾。儀器和被測品應可靠接地。

被測品（DUT）準備：

確保被測電機/變壓器繞組已清潔、干燥。

斷開被測繞組與所有外部電路（如電源線、驅動器、其他繞組）的連接，確保處于完全隔離狀態。

對于三相電機，應將被測相的其他兩相短路并接地（具體請參照儀器說明書，這是為了提供一致的對比回路）

參數設定（關鍵步驟）：

測試電壓：根據被測繞組的絕緣等級、工作電壓以及相關標準（如GB/T 22719, IEC 60034等）或制造廠規范來設定沖擊電壓值。

常見經驗公式：測試電壓 (峰值) = (2 * 額定工作電壓 + 1000) * K

其中 K 是一個系數，通常取 1.0 - 1.5，對于新產品或嚴格測試可取更高值。務必以具體產品標準為準。

采樣時間/頻寬：根據繞組電感量大小調整。電感量大（如大電機）的繞組振蕩頻率低，應選擇較長的采樣時間；電感量小（如小變壓器）的繞組振蕩頻率高，應選擇較短的采樣時間。

判斷門檻（%）：設置波形差異的允許范圍，例如設置為5%。當波形面積差或幅度差超過此值時，儀器會自動判不合格并報警。初始設置可稍寬松，根據產品一致性調整。

基準波形獲取：

選擇一個經其他手段（如綜合測試臺）驗證為完全合格的樣品作為“標準電機”。

在其上施加設定的測試電壓，采集其響應波形。將該波形保存為基準波形。
