電壓互感器絕緣試驗

電壓互感器的類型

現在在電力系統中運行的電壓互感器，按照絕緣結構可以分為電磁式電壓互感器、串級式電壓互感器和電容式電壓互感器3類。電磁式電壓互感器有3種,即油浸單相、油浸三相五柱式、澆注式電壓互感器,普遍用在35kV及以下的電壓等級里串級式電壓互感器常用在35kV~220kV電壓等級中。電容式電壓互感器常用在110kV及以上的電壓等級中，其特點是絕緣結構合理，絕緣強度較高，又能充分利用載波通信所必需的耦合電容器。

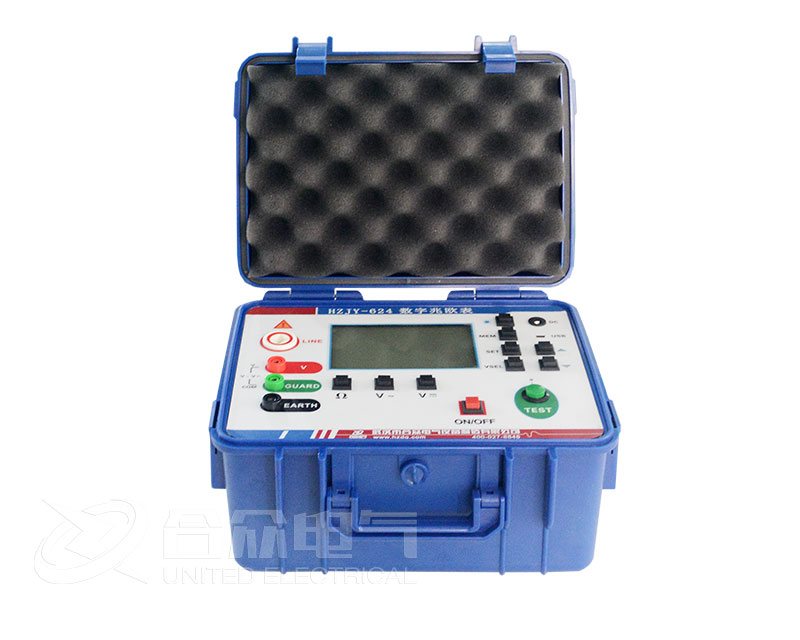

測量絕緣電阻的目的是為了檢測電壓互感器的絕緣是否有整體的受潮或者老化的缺陷。在測量的時候，一次繞組選用2500V的絕緣電阻表，二次繞組選用1000V或者2500V的絕緣電阻表，非被測一面應該接地。試驗所得的數據可以和以往試驗數據相比較,進行分析和判斷。在通常情況下，一次繞組的絕緣電阻不應低于出廠值或以往試驗數據的60%;二次繞組一般不應低于10MΩ。

在測量的時候還應該考慮到空氣的濕度、互感器表面是否臟污、環境溫度等因素,以免對所測絕緣電阻數據產生影響。

測量套管介質損失因數tanδ

對于35kV及以上的電壓互感器,我們測量一次繞組的介損因數能夠快速地發現絕緣受潮、劣化及套管絕緣損壞等缺陷。

串級式電壓互感器tanδ的測量

測量串級式電壓互感器tanδ的方法主要包括：常規試驗法自激法、末端屏蔽法和末端加壓法。

常規試驗法測量串級式電壓互感器tanδ的試驗結果有兩種，第一個是tanδ大于規定值,造成這種結果的原因可能是互感器內部的缺陷引起的，也有可能是外瓷套和二次端子板的原因引起的，一般二次端子板的影響可能性比較大。試驗時還要注意外瓷套表面的情況、相對濕度等。第二個是 tanδ小于規定值,說明此時繞組間的絕緣和繞組對地的絕緣良好。

自激法測量110kV及以上串級式電壓互感器繞組間、繞組對地的tanδ時，只要給被測互感器二次繞組加低電壓,利用它本身的感應關系，就可以在高壓繞組上產生一個比較高的試驗電壓。需要指出的是,用自激法測量串級式電壓互感器的tanδ時，測量時不僅有外電場干擾，還有電源間的干擾和雜散阻抗的影響，所以測量數據的分散性和誤差比較大，自激法和常規法一樣,不能準確地測是出絕緣支架的介損,現場較少采用。

末端屏蔽法能排除二次端子板受潮、有裂紋、臟污所造成的測量誤差，能真實地反映互感器內部的絕緣狀況,它的不足是一次繞組對地的部分電容會被屏蔽,測不出來。

末端加壓法主要是檢測互感器一次繞組和二次繞組間的tanδ，但是末端加壓閥和常規法一樣,它的測量結果會受到二次接線板的影響,對繞組端部絕緣受潮反映不準確。

電容式電壓互感器tanδ的測量

電容式電壓互感器tanδ的測量一般采用QS1電橋正接線測量它的tanδ，但是由于電容式電壓互感器的結構原因,得通過合理地改變試驗接線,才能進行準確的測量。

交流耐壓試驗

電磁式電壓互感器的交流耐壓有兩種加壓方式。一種是外施工頻試驗電壓，這種方法適用于額定電壓為36kV及以下的交流耐壓試驗，耐壓試驗的接線盒方法與變壓器的交流耐壓試驗方法一樣。

35kV以上的電壓互感器的一次繞組末端絕緣水平較低，大約為5kV，所以它不能和首端承受一樣的試驗電壓,應該選用感應耐壓加壓方式，就是把電壓互感器的一次繞組末端接地，選一個二次繞組加壓，在一次繞組感應出所需要的試驗電壓。電壓互感器感應耐壓前后應該做空載試驗，這是為了確保互感器一次繞組是否有匝間短路。
