鉗形接地電阻測試儀雙鉗法測量原理

  此方法的優點在于：

  操作簡單?？梢栽诓粩嚅_待測設備電源，在其正常工作時進行測試，不必插入測量探頭，也不必將被測電極分開，只需要雙鉗夾著接地導體就可以測出其接地電阻。

  精度高。其精度可以達到0.01Ω。

  抗干擾能力強?？梢詾V出各種工頻諧波。

  鉗形接地電阻測試儀雙鉗法可以作為打地樁方式的補充。在很多條件下(如房屋密集或鋪滿水泥的地區)，很難甚至不可能采用打樁的方式對接地電阻的測量，使用雙鉗口測試原理，可以不用打接地樁進行測量。該測量原理的唯一的不足是：不能夠直接對單點接地系統的測量。在單點接地系統中應慎用鉗形地阻表。

  雙鉗法測試原理：鉗形接地電阻測試儀配有兩個鉗口(電壓鉗和電流鉗)，電壓鉗在被測回路中激勵出一個感應電勢E，并在被測回路產生電流I，儀表通過電流鉗可以測得Ⅰ值。通過對E、Ⅰ的測量，由歐姆定律：R=E/I，即可求得R的值。

  多極并聯接地電阻的測量對多點接地系統(例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等)，它們通過架空地線(通信電纜的屏蔽層)連接，組成了接地系統。

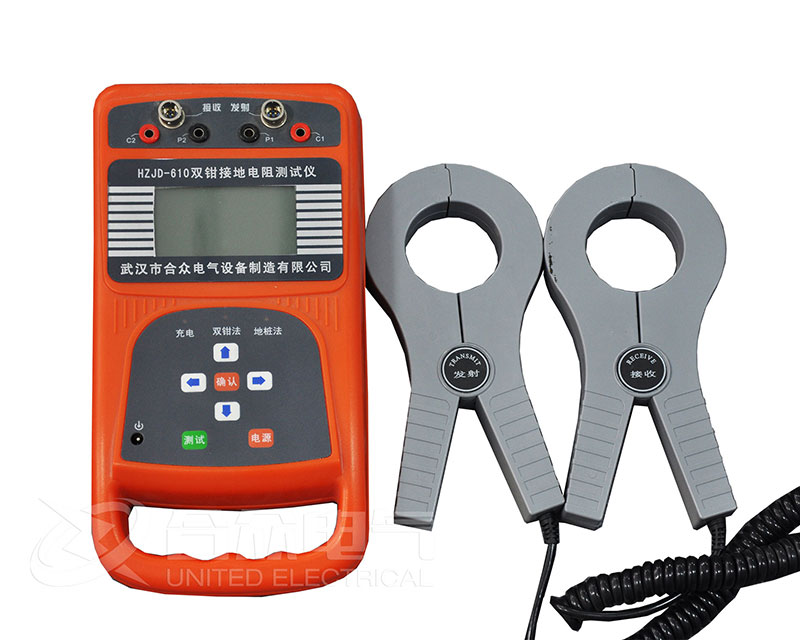

  當用鉗形接地電阻測試儀將兩個鉗口鉗入被測接地線上，兩個鉗口的間距為30cm左右，發射鉗夾插入“發射”航插孔，接收鉗夾插入“接收”航插孔，兩航插孔不可互換。

  雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，Ro并不是通常的電工學意義上的并聯值(它會比電工學意義上的并聯值稍大)，但是，由于每一個桿塔的接地半徑比起桿塔之間的距離要小得多，而且接地點數量很大，Ro要比Rx小得多。因此，可以從工程角度有理由地假設Ro=0。這樣，我們所測的電阻就應該是Rx了，即Rr~Rx。多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。

  非接觸測量法(即雙鉗法)是一種先進的測量技術，具有諸多優點。不過，鉗形接地電阻測試儀測得的電阻是包括被測接地電阻在內的整個回路的電阻。使用中必須牢記這一點，以利對測量結果的分析。
