測量電氣設備的絕緣電阻，是檢查設備絕緣狀態最簡便和最基本的方法。在現場普遍用兆歐表測量絕緣電阻。絕緣電阻值的大小常能靈敏地反映絕緣情況，能有效地發現設備絕緣局部或整體受潮和臟污，以及絕緣擊穿和嚴重過熱老化等缺陷。

  用數字兆歐表測量設備的絕緣電阻，由于受介質吸收電流的影響，數字兆歐表指示值隨時間逐步增大，通常讀取施加電壓后60s的數值或穩定值，作為工程上的絕緣電阻值。

  使用數字兆歐表測量電氣設備絕緣電阻的試驗步驟

  斷開被試品的電源，拆除或斷開對外的一切連線，將被試品接地放電。對電容量較大者(如發電機、電纜、大中型變壓器和電容器等) 應充分放電(不少于5min) 。放電時應用絕緣棒等工具進行， 不得用手碰觸放電導線。

  用干燥清潔柔軟的布擦去被試品外絕緣(如變壓器套管等)表面的臟污，必要時用適當?shù)那鍧崉┫磧簟?

  對于高壓大容量的電力變壓器，若濕度等原因造成外絕緣對測量結果影響較大時，應盡量在空氣相對濕度較小的時段(如午后)進行測量。

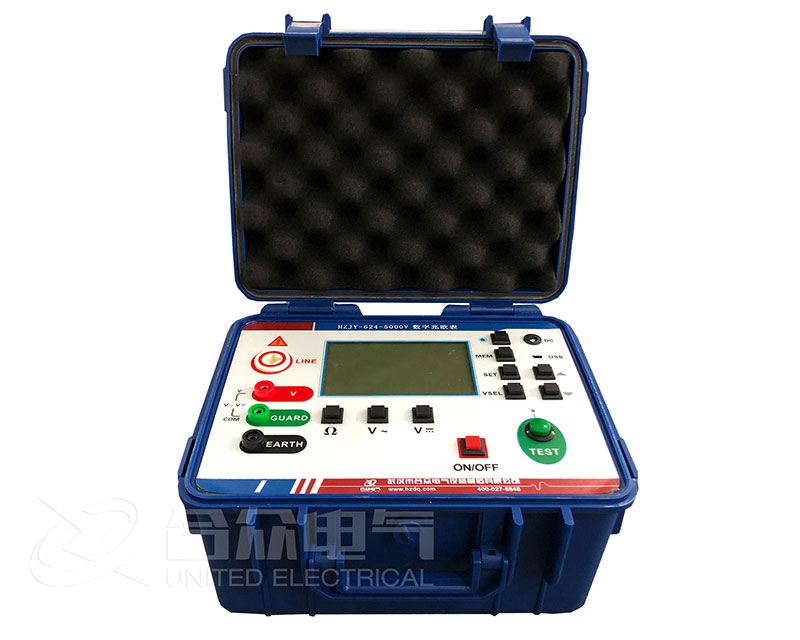

  數字兆歐表上的接線端子“E”是接被試品的接地端的，常為正極性;“L”是接被試品高壓端的，常為負極性;“G”是接屏蔽端的?！癓”與被試品之間應采用相應絕緣強度的屏蔽線和絕緣棒作連接。

  將數字兆歐表水平放穩，試驗前對數字兆歐表本身進行檢查。發電機型兆歐表不搖時其指示應停在任意位置;當接通整流電源型兆歐表電源或搖動發電機型兆歐表在低速旋轉時，用導線瞬時短接“L”和“E”端子，其指示應為零;開路時，接通電源或兆歐表達額定轉速時其指示應指“c”。然后斷開電源或使兆歐表停止轉動，將兆歐表的接地端與被試品的地線連接，兆歐表的高壓端接上屏蔽連接線，連接線的另一端懸空(不接試品)，再次接通電源或驅動兆歐表，兆歐表的指示應無明顯差異。

  對整流電源型數字兆歐表，將兆歐表的接地端與被試品的地線連接，將帶屏蔽的連接線L接到被試品測量部位，接通兆歐表電源開始測量，必要時接上屏蔽環。

  對發電機型兆歐表保持額定轉速，將帶屏蔽的連接線L接到被試品測量部位開始測量。如遇表面泄漏電流較大的被試品(如發電機、變壓器等)還要接上屏蔽環。

  對整流電源型數字兆歐表保持其輸入電源電壓和直流輸出電壓穩定，對發電機型兆歐表保持兆歐表在額定轉速，待指針或絕緣電阻數字穩定后(或60s)，讀取絕緣電阻值。

  測量吸收比和極化指數時， 接通被試品后， 同時記錄時間， 分別讀出15s和60s(或1min和10min)時的絕緣電阻值。

  讀取絕緣電阻值后，對發電機型兆歐表應先斷開接至被試品高壓端的連接線，然后再將兆歐表停止運轉。測試大容量設備時更要注意，防止被試品的電容在測量時所充的電荷經兆歐表放電而使兆歐表損壞;對帶保護的整流電源型數字兆歐表可以不受斷開接至被試品高壓端的連接線與將兆歐表斷開電源停止運轉的順序限制。

  斷開數字兆歐表連線后將被試品短接放電并接地。

  對發電機型兆歐表當其輸出電壓較高、被試品電容量較大時，斷開兆歐表連線后宜先經電阻將被試品放電，待殘余電荷釋放一段時間后再將被試品直接放電并接地。

  測量時應記錄被試設備的溫度、空氣溫度、濕度、氣象情況、試驗日期及使用儀器等。
