測試變壓器直流電阻的目的：

  1、檢查繞組接頭的焊接質量和繞組有無匝間短路;

  2、有載(無載)分接開關的各個位置接觸是否良好以及分接開關實際位置是否與指示位置相符;

  3、引出線有無斷裂;

  4、對于三相電力變壓器通過對試驗結果計算其三相直流電阻不平衡率，來判別其是否符合設計或者相關標準

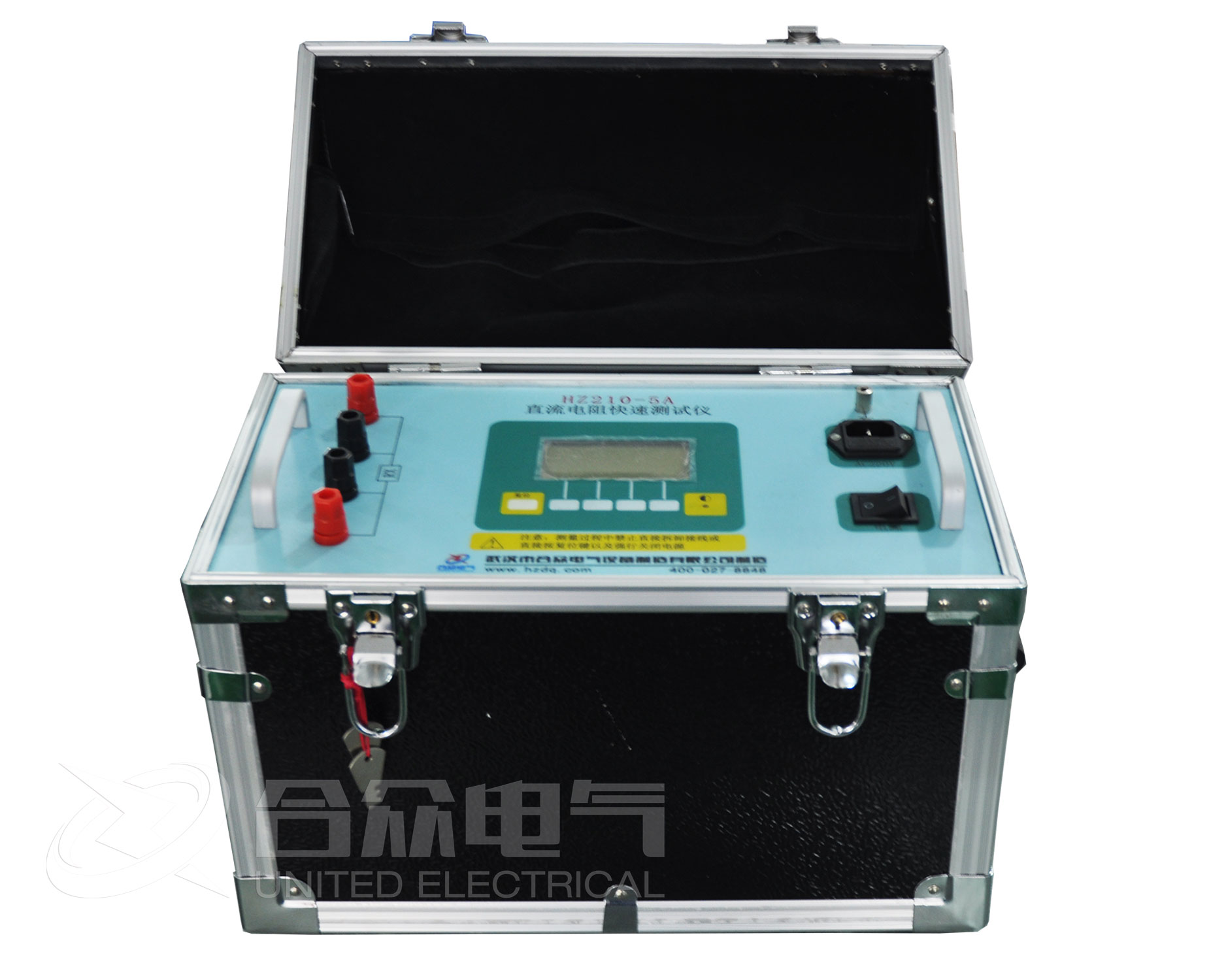

  變壓器直流電阻測試儀測量變壓器直流電阻的方法：

  測量直流電阻是變壓器試驗中的一個重要項目，通過測量直流電阻，可以檢查出設備的導電回路有無接觸不佳、焊接不佳、線圈故障及接線錯誤等缺陷。在中、小型變壓器的實際測量中，大多采用直流電橋法，當被試線圈的電阻值在1歐以上的一般用單臂電橋測量，1歐以下的則用雙臂電橋測量。在使用雙臂電橋接線時，電橋的電位樁頭要靠近被測電阻，電流樁頭要接在電位樁頭的上面。

  測量前，應先估計被測線圈的電阻值，將直流電阻測試儀的電橋倍率選鈕置于適當位置，將非被測線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關，迅速調節測量臂，使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時，被測線圈電阻值=倍率數×測量臂電阻值。測量完畢，先開放檢流計按鈕，再放開電源開關。

  變壓器直流電阻測試儀的注意事項，在測量過程中，除要嚴格遵守電氣安全規程和設備試驗規程外，還需要注意：

  1)在線圈溫度穩定的情況下進行測量，要求變壓器油箱上、下部的溫度之差不超過3℃;

  2)由于變壓器線圈存有電感，測量時的充電電流不太穩定，一定要在電流穩定后再計數，必要時需采取縮短充電時間的措施;

  3)盡量減少試驗回路中的導線接觸電阻，運行中的變壓器分接頭常受油膜等污物的影響使其接觸不佳，一般需切換數次后再測量，以免造成判別錯誤;

  4)測量變壓器低壓側時，所有人員應與高壓側保持適當安全距離;

  5)在測試過程中一定要將測試線夾子固定牢靠，其一大型變壓器在測試時施加電流較大，如果接線不夠牢靠，容易產生電弧;其二如果測試過程中夾子掉落極容易損壞儀器(高電壓)。

  6)變壓器直流電阻測試儀在運輸、儲存及工作中應避免強烈震動、陽光直射和磁場的影響，存放保管儀器時，應注意環境溫度和濕度，應放在干燥、通風、無腐蝕氣體的地方為宜，不得受潮、雨淋、暴曬，使用時輕拿、輕放。
