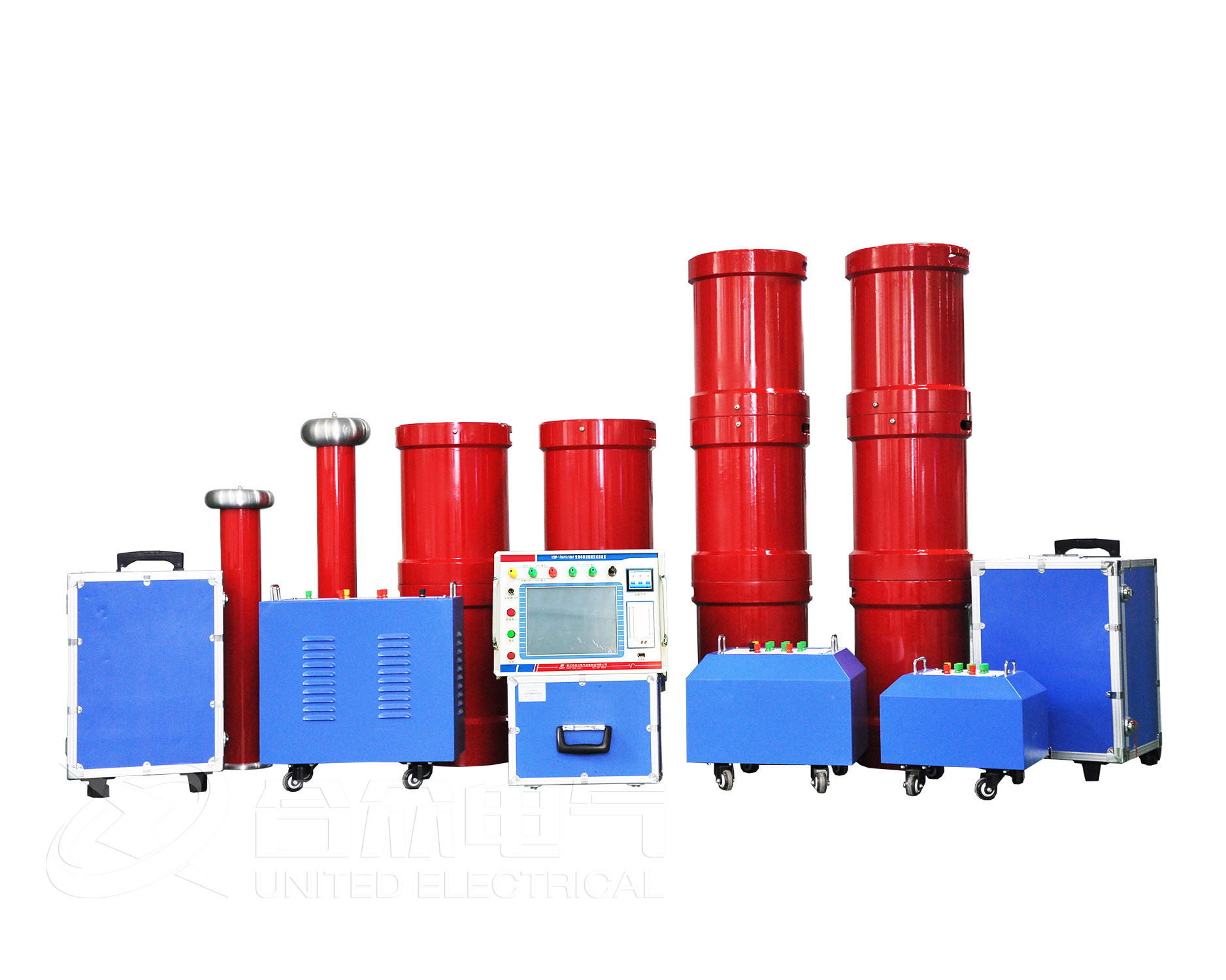

近日，從生產車間部門獲悉，我司根據內蒙客戶需求定制的7680kVA/512kV/128kV變頻串聯諧振耐壓試驗裝置，正在加緊生產制造中。由于此次客戶定制的變頻串聯諧振耐壓試驗裝置試驗項目較多，應用范圍較廣，試驗要求高，從而整套試驗裝置的容量及各方的要求都與以往更加嚴格。

  我司銷售經理通過前期對客戶需求的充分了解，后經過技術部門的深入研究，為客戶新定制了大容量高壓電抗器，為此我們一起走進合眾電氣生產車間，來看一下此次變頻串聯諧振耐壓試驗裝置中高壓電抗器的生產流程。

  高壓電抗器，是變頻串聯諧振耐壓試驗裝置中的重要組成部分。在變頻串聯諧振電路中，利用變頻串聯諧振電抗器和被試品電容諧振產生高電壓和大電流。當高壓電抗器與被試品處于諧振狀態時，此時電路形成一個良好的濾波電路，輸出電壓為良好的正弦波，在被試品上得到較高的試驗電壓，從而進行耐壓試驗。

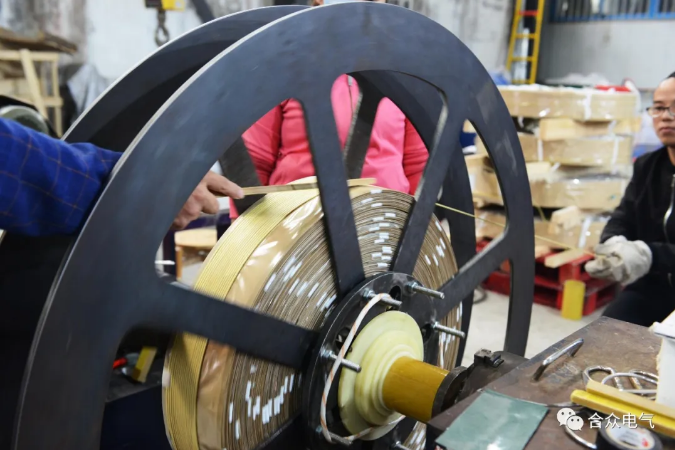

  高壓電抗器的生產流程，繞線是高壓電抗器制作中的第一個環節，此次按照客戶定制需求，我司采用的是2*4mm優質銅芯線來繞制高壓線包，每個線包大小直徑約為1m左右，由于線圈直徑較大，圈速較多，相應的對生產加工要求就比較高。

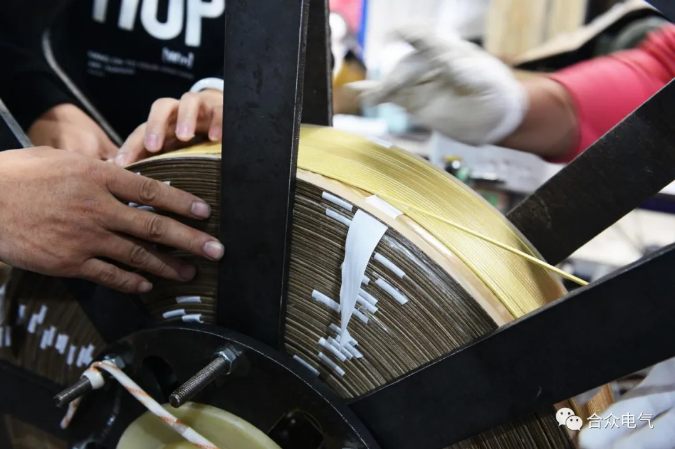

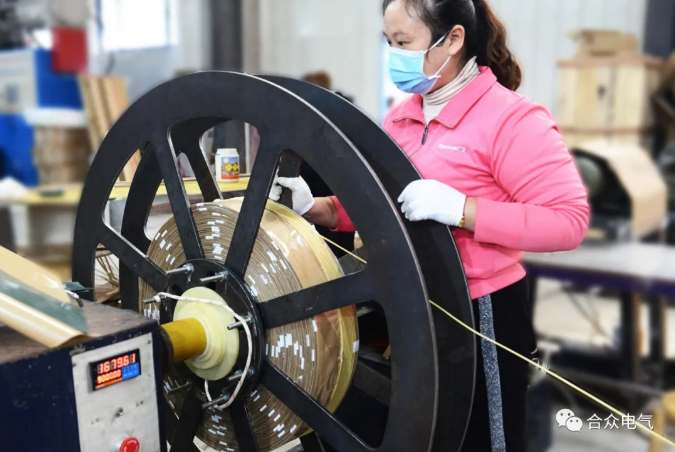

  在現場繞制線包的操作中，需要3~4人的密切配合，這是我司目前繞制的最大型號高壓線包，也是我司生產的最大型號的高壓電抗器。每一層線的繞制，都需要密集且不能有扭曲現象，側邊邊條需要壓緊，保證后續不松散。

  為了嚴格按照生產要求完成高壓電抗器的生產，同時保障高壓電抗器的質量要求，一個線圈的繞制，目前需要花費車間一組工人大概30小時的時間。

  此次定制生產的高壓電抗器，額定電壓為128kV，額定電流為15A，電感量為27H，工作頻率為30-300HZ，單只重量達1.5噸。可以說，此次高壓電抗器的生產，不僅是我司的首次生產，也是行業內的首次，據悉行業內目前沒有廠家做過這么大的電抗器。

  后續我們將持續關注此次定制7680kVA/512kV/128kV變頻串聯諧振耐壓試驗裝置中高壓電抗器以及配套設備的生產流程，帶你走進變頻串聯諧振耐壓試驗裝置的生產及使用，讓你更多的了解我司生產車間現場，以及我司高品質的各類電力檢測試驗設備現場生產流程。
