電纜是工礦企業及各個用電量較大的單位的重要電氣裝備，它的應用較為廣泛，在電纜的使用過程中，由于產品質量、環境、用電量較大，操作行為等原因，經常會出現故障及事故，因此，必須對故障進行有效的處理，運用科學的技術方法和措施。電纜是工礦企業及各個用電量較大的單位的重要電氣裝備，它的應用較為廣泛，在電纜的使用過程中，由于產品質量，環境、用電量較大，操作行為等原因，經常會出現故障及事故，因此，必須對故障進行有效的處理，運用科學的技術方法和措施。

電纜故障原因：

1.機械損傷

2.直接受外力損壞：

3.因自然現象造成的損傷：絕緣受潮 因接頭盒或終端盒結構不密封或安裝不良而導致進水；電纜制造不良，金屬護套有小孔或裂縫；金屬護套因被外物刺傷或腐蝕穿孔；

4.絕緣老化變質

5.設計和制作工藝不良

6.材料缺陷

7.護層的腐蝕

8.電纜的絕緣物流失

電纜故障的性質與分類

電纜故障從型式上可分為串聯與并聯故障。

a. 一相對地

b. 兩相對地

c.一相斷線并接地

根據故障電阻與擊穿間隙情況，電纜故障可分為開路、低阻、高阻與閃絡性故障。

以上分類的目的也是為了選擇測試方法的方便，根據目前流行的故障測距技術，開路與低阻故障可用低壓脈沖反射法，高阻故障要用沖擊閃絡法，而閃絡性故障可用直流閃絡法測試。以上幾種故障都可以用二次脈沖法測試，這是目前世界上最先進的故障測試技術，國外以德國、奧地利為代表，國內則以武漢合眾電氣代表。

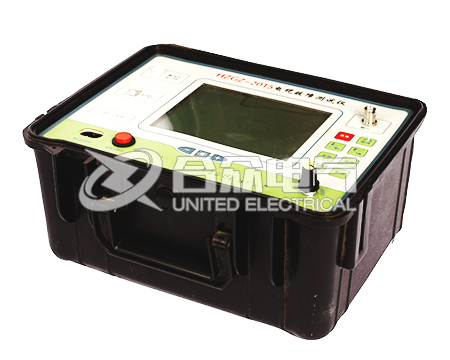

HZGZ-712電纜故障測試儀是合眾電氣根據市場的需求和電力電纜類的試驗規范而研發生產的智能電纜故障測試儀，HZGZ-712電纜故障測試儀采用先傳統的高壓閃絡和低 壓脈沖法技術原理以及高頻高壓數據信號處理電路，可通過觸摸屏直接操作。HZGZ-712電纜故障測試儀適用于35KV以下等級所有電纜的高、低阻 故障進行準確測試，該電HZGZ-712電纜故障測試儀定位系統采用不同的數據采樣速率提供快速、準確的技術指標。HZGZ-712電纜故障測試儀儀采用箱式結構，觸摸屏操作界面，所有功能按鍵均在屏幕 上直觀地顯示，具有波速預設、波形儲存功能、供用戶調用觀察和同屏比較，測試界面簡單 清晰，功能按鍵簡單明了，測量方法簡單快捷。

電纜故障處理

地下動土刨傷，損壞絕緣，可挖開地面，修復絕緣；人為的接地 沒有拆除，要拆除接地線；負荷太大、溫度太高， 使絕緣老化，要調整負荷，進行降溫，更換老化的絕緣，有的要更換嚴重老化的電纜；套管臟污，有裂紋產生放電，要清洗臟污的套管，更換有裂紋套管。

電纜選擇不科學，熱穩定度不夠，使絕緣損傷，出現短路崩燒，要修復后降低電纜負荷，使線路繼續運行；多相接地或接地線、短路線未拆除，要找出接地點，并排除故障或把接地線、短路線拆除；相間絕緣老化和機械損傷；電纜頭接頭松動，過熱，接地崩燒，要緊固電纜頭接頭，避免松動。

1、電纜相間絕緣擊穿短路或相對地絕緣擊穿故障與處理措施

電纜本身受機械撞傷，使絕緣破壞；各種原因引起受潮，使絕緣強度降低而被擊穿；電纜絕緣老化；防護層和鉛包的腐蝕，使絕緣層損壞被擊穿；過電壓引起擊穿；電纜的運行溫度過高，使絕緣破壞而擊穿等。出現故障后，要重新連接或更換新電纜。

2、中間接頭相間絕緣擊穿短路或相地絕緣擊穿對地短路故障與處理措施。

中間接線盒有缺陷，如各部分組裝起來連接不緊，絕緣劑洗灌后密封不良導致水分浸入，造成絕緣受潮而擊穿，要選用和自制合格的中間接線盒和重做中間接頭。導線連接接頭接觸不良，出現局部發熱引起絕緣破壞而擊穿，應找出發熱原因，采取相應措施。接線有砂眼或裂痕，使水分和潮氣侵入盒內，導致絕緣受潮擊穿，要消除缺陷，提高接線盒質量。中間接頭制作不當，如線芯和接頭連接不均勻，局部絕緣降低擊穿；電纜膠澆灌不均，電介質在電場的作用下出現游離，使絕緣破壞而擊穿。要遵守中間接頭制作工藝。絕緣材料差而造成的擊穿，要配制并選用質量好的絕緣材料。

電纜因過負荷、管理不善等原因經?？赡艹霈F(xiàn)不同形式的故障，這些故障的出現常常引起過電壓，造成電纜的二次故障。如因電纜接地故障又引起電纜中間接頭擊穿，線路出現三相相間短路造成電纜擊穿等。 出現單相金屬性接地故障時，非故障相的對地電壓可升高至額定電壓的三倍，經弧光電阻接地的故障，可能形成電弧熄滅和重燃的間歇性電弧。這些故障狀態可造成電路出現諧振，在故障相和非故障相中均產生過電壓，這種過電壓持續的時間一般較長，過電壓的危害也很大，它能加速電纜絕緣老化、把電纜在某些絕緣的薄弱環節擊穿。此現象在油浸紙絕緣電纜中發生更多。為避免過電壓引起電纜的二次故障，應采取以下幾種方法：在電纜架設和施工中盡量減少電纜的機械損傷；定期對電纜進行耐壓試驗，消除隱患；提高電纜終端頭和中間接頭的制作質量。
