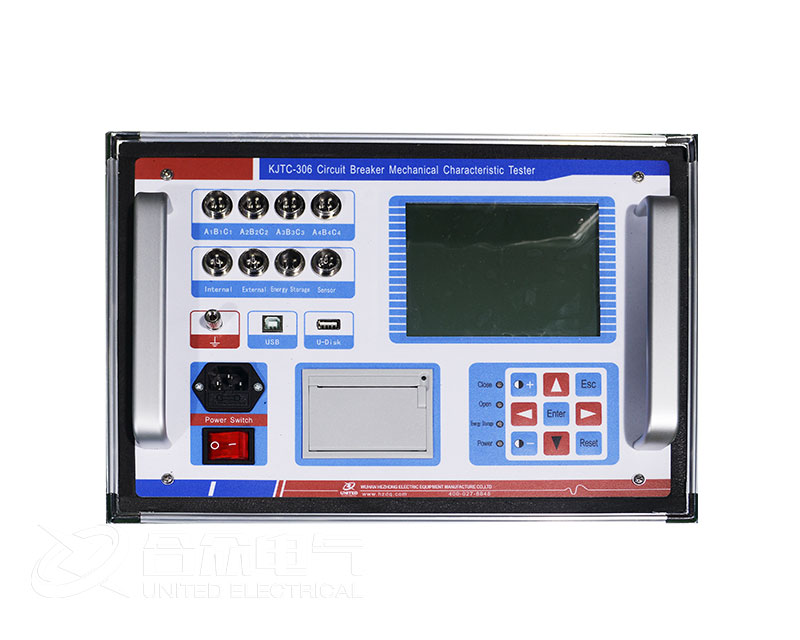

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。KJTC-306型高壓開關機械特性測試儀，是我公司依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。執行標準：DL/T846.3-2004。
產品別名：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀。
二、產品特點：
1、可做電動操作和手動操作;
2、適應500KV電壓等級以內各種高壓斷路器的機械動特性測試；
3、可實測行程和自定義行程；
4、能夠實現斷路器的單合、單分、合分、重合,重分操作；
5、接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖；
6、采用漢字提示以人機對話的方式操作；
7、數據準確，抗干擾性強，體積小，重量輕，美觀大方；
8、機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；
9、機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
10、儀器內置直流電源,可選擇范圍:30-270V/10A),不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.
11、能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；
12、可配置上傳軟件，實現電腦存檔和網上查閱,打印。
|
工作電源 |
AC220V ±10% |
頻率 |
50Hz ±5% |
|
環境溫度 |
-10°C~40°C |
相對濕度 |
≤85% |
|
絕緣電阻 |
≤2MΩ |
介電強度 |
電源進線對機殼能承受1.5KV1分鐘的耐壓測試 |
|
時間測試范圍 |
1~499.9ms |
分辯率：0.01ms |
精度≤0.1ms |
|
速度測試范圍 |
15m/s |
分辯率：0.01m/s |
精度±1% |
|
行程測試范圍 |
不限 |
分辯率：0.01mm |
精度±1% |
|
直流電源選擇范圍 |
25-265V/10A |
分辯率：1V |
精度≤±1% |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
附件箱 |
1 |
個 |
|
角度旋轉傳感器 |
1 |
套 |
|
直線傳感器 |
1 |
套 |
|
傳感器安裝支架 |
1 |
套 |
|
專用測試線 |
1 |
套 |
|
接地線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
工作電源 |
AC220V ±10% |
頻率 |
50Hz ±5% |
|
環境溫度 |
-10°C~40°C |
相對濕度 |
≤85% |
|
絕緣電阻 |
≤2MΩ |
介電強度 |
電源進線對機殼能承受1.5KV1分鐘的耐壓測試 |
|
時間測試范圍 |
1~499.9ms |
分辯率：0.01ms |
精度≤0.1ms |
|
速度測試范圍 |
15m/s |
分辯率：0.01m/s |
精度±1% |
|
行程測試范圍 |
不限 |
分辯率：0.01mm |
精度±1% |
|
直流電源選擇范圍 |
25-265V/10A |
分辯率：1V |
精度≤±1% |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
附件箱 |
1 |
個 |
|
角度旋轉傳感器 |
1 |
套 |
|
直線傳感器 |
1 |
套 |
|
傳感器安裝支架 |
1 |
套 |
|
專用測試線 |
1 |
套 |
|
接地線 |
1 |
根 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
