臺式變頻電源，帶滑輪現場操作移動方便
自動尋找試驗諧振點，保證試驗中的諧振頻率
自動升壓保持電壓穩定，穩定度可達1.0%
一、產品概述：

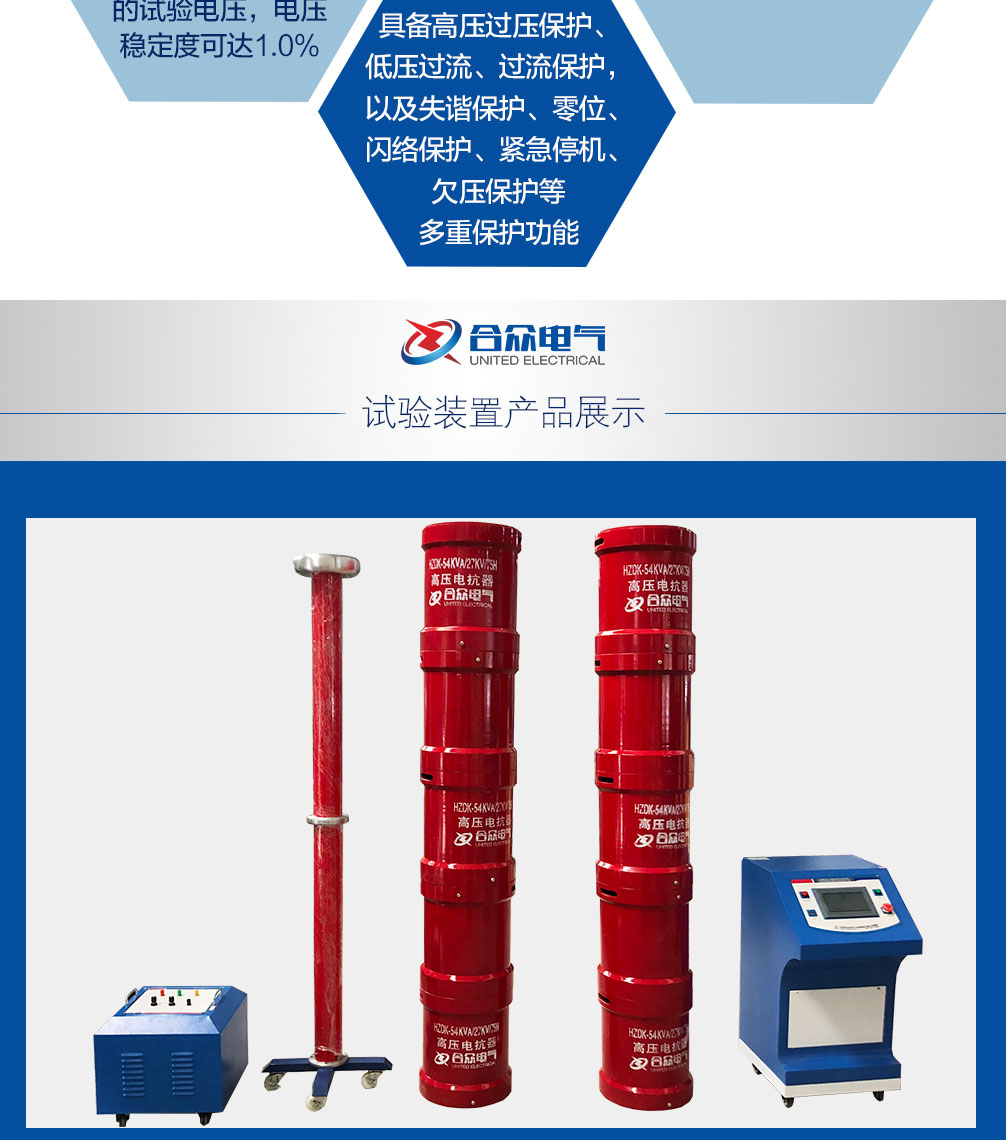

變頻串聯諧振試驗成套裝置，采用調節控制電源頻率的方式，使得電抗器與被試品電容實現串聯諧振，在被試品上產生高電壓小電流，是當前電力檢測高壓試驗的一種新方法和潮流，在國內外已經得到廣泛應用和認可。

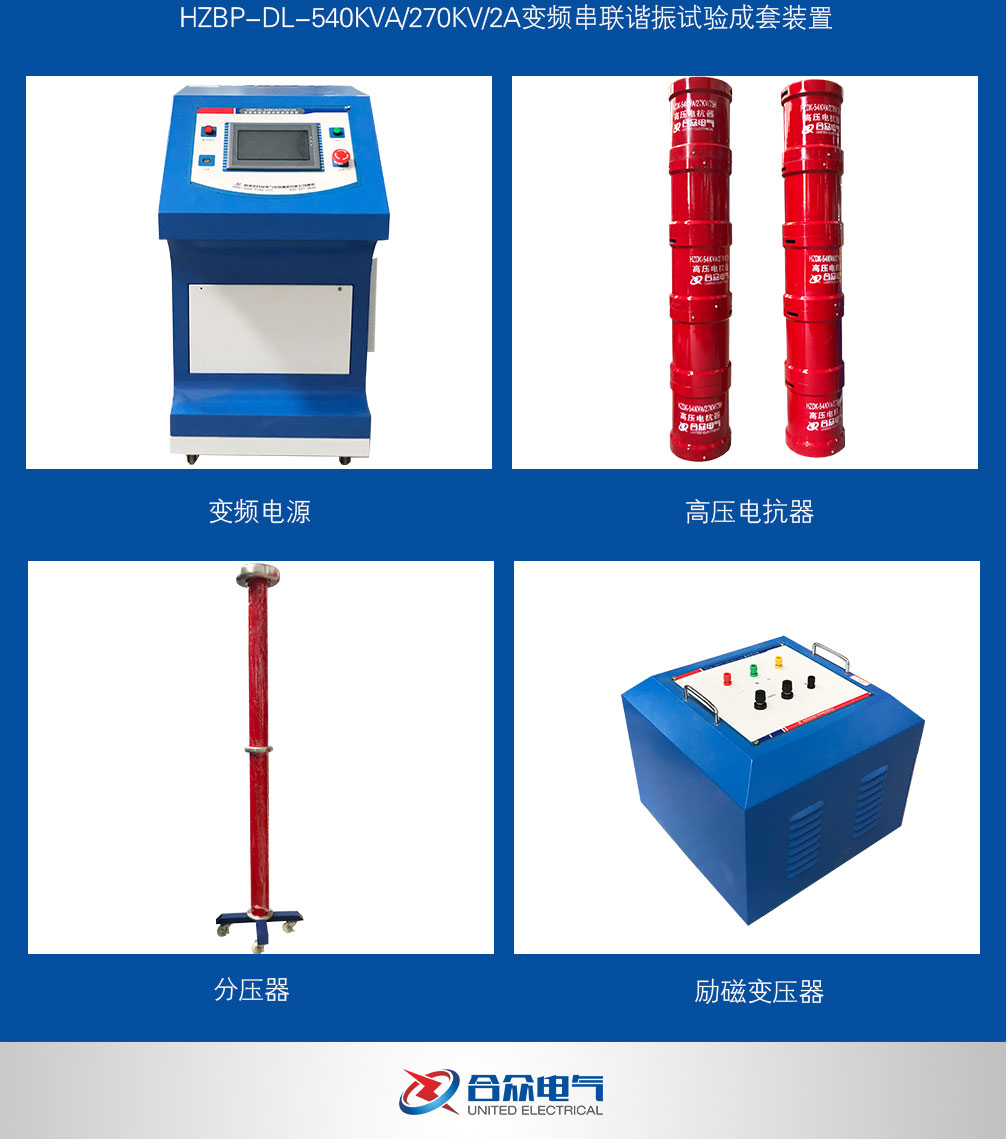

裝置采用了專用的寬頻調壓電源，調壓范圍AC0-400V，調頻范圍30～300Hz，頻率細度可達0.1Hz；整個頻率區間內輸出波形良好；在小重量和體積下確保儀器穩定和安全。裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
二、產品特點：
1、不同電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統因此而誕生
2、本系統單個人能現場搬動的部件重量不超過30kg，兩個人能現場搬動的部件重量不超過60kg，適合現場移動搬運
3、電源采用AC220V單相電源或兩相380V電源，方便現場取電
4、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求
5、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
|
電壓波形 |
純正弦波，波形畸變率＜1.0% |
|
輸出頻率 |
30～300Hz |
|
工作制 |
連續運行 |
|
品質因素 |
30～80 |
|
輸入工作電源 |
單相380/220V±10%，50Hz；三相380±10%，50Hz |
|
環境溫度 |
－10℃～+50℃ |
|
相對濕度 |
＜95%，無凝露狀況 |

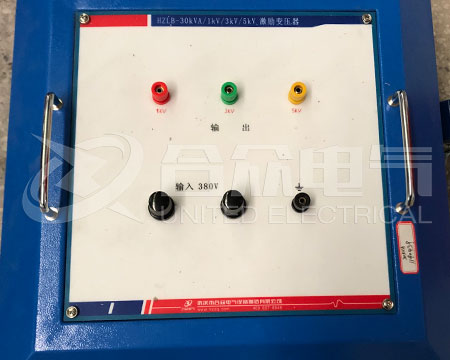

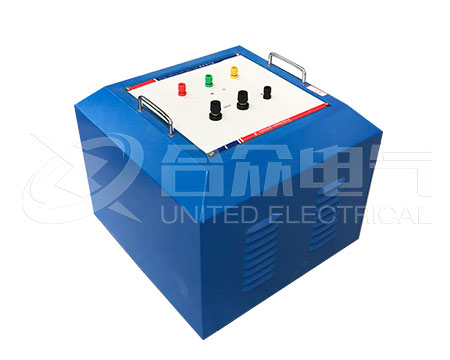

勵磁變壓器

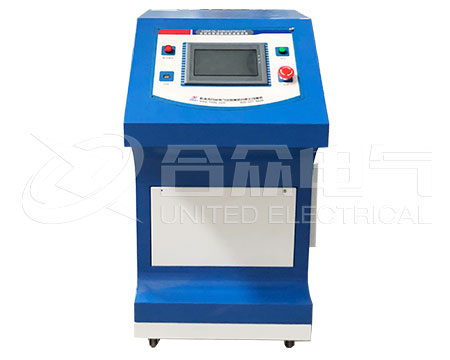

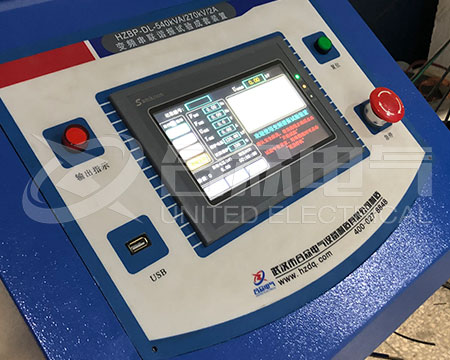

試驗控制臺

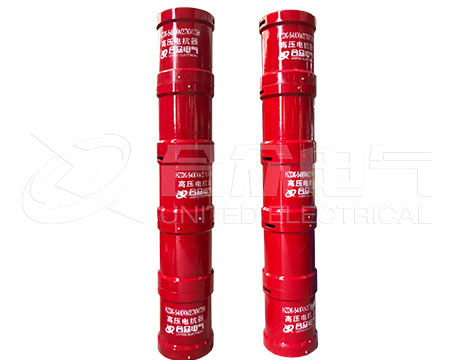

高壓電抗器

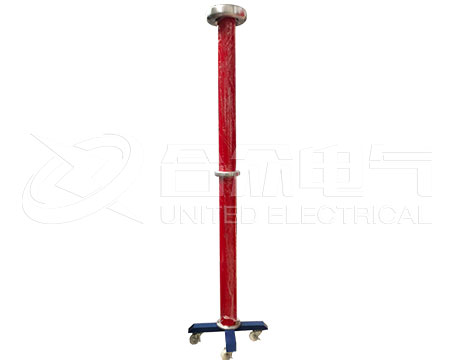

分壓器

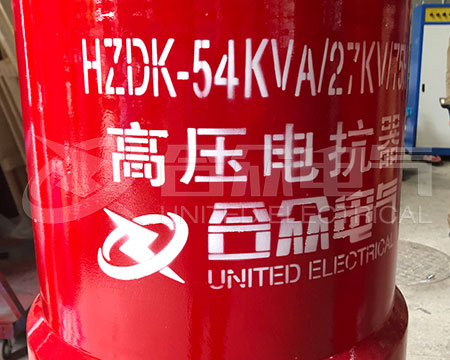

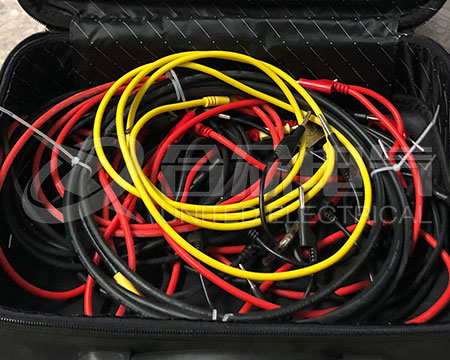

產品細節圖
產品細節圖
產品細節圖
產品細節圖

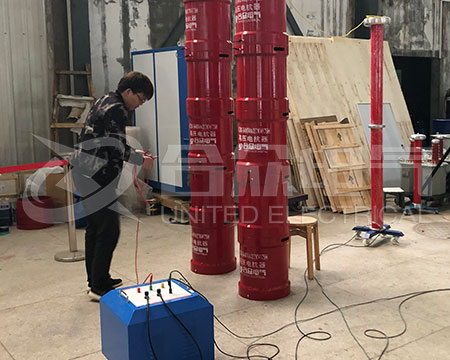

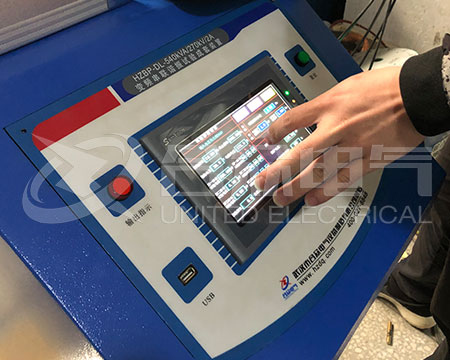

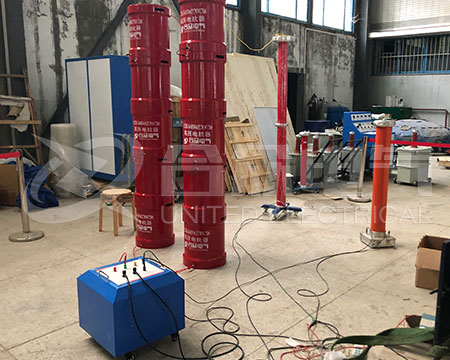

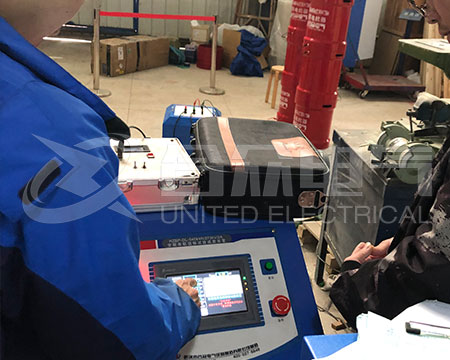

生產過程圖
生產過程圖
生產過程圖
生產過程圖
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
|
電壓波形 |
純正弦波，波形畸變率＜1.0% |
|
輸出頻率 |
30～300Hz |
|
工作制 |
連續運行 |
|
品質因素 |
30～80 |
|
輸入工作電源 |
單相380/220V±10%，50Hz；三相380±10%，50Hz |
|
環境溫度 |
－10℃～+50℃ |
|
相對濕度 |
＜95%，無凝露狀況 |
勵磁變壓器
試驗控制臺
高壓電抗器
分壓器
產品細節圖
產品細節圖
產品細節圖
產品細節圖
生產過程圖
生產過程圖
生產過程圖
生產過程圖
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
更多 變頻串聯諧振試驗成套裝置 HZBP-DL-540KVA 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 變頻串聯諧振試驗成套裝置 HZBP-DL-540KVA 相關技術方案及服務支持。
